در نرمافزار رویت (Autodesk Revit)، فمیلیها نقش اصلی در مدلسازی اطلاعات ساختمان (BIM) ایفا میکنند. هر عنصر از درب و پنجره گرفته تا مبلمان و تجهیزات مکانیکی، در قالب یک فمیلی تعریف میشود. درک درست از فمیلیها و شناخت تفاوت میان فمیلیهای Native و Imported میتواند تأثیر چشمگیری در کیفیت مدل، سرعت کار و دقت مستندات داشته باشد. در این مقاله به بررسی کامل فمیلیها، تفاوتهایشان، مزایا و معایب هر کدام و کاربردهایشان میپردازیم.
فمیلی در Revit در واقع یک بستهی اطلاعاتی ـ هندسی است که میتواند پارامترها، متریال، رفتار نمایش در نماهای مختلف و اطلاعات متنی (مانند نوع، کد و مشخصات) را در خود داشته باشد. فمیلیها به سه دسته اصلی تقسیم میشوند:
System Families: عناصری مانند دیوار، سقف، کف که در هسته نرمافزار تعریف شده و قابل خروجی گرفتن بهصورت فایل RFA نیستند.
Loadable Families: فایلهای RFA که میتوان آنها را در پروژههای مختلف بارگذاری کرد؛ مثل درب، پنجره، انواع تجهیزات و مبلمان.
In-Place Families: فمیلیهایی که مختص همان پروژه ساخته میشوند و معمولاً برای قطعات منحصر به فرد بهکار میروند.
هرچه یک فمیلی پارامتریکتر و استانداردتر طراحی شود، توانمندی آن در تولید خروجیهای دقیقتر و تغییرپذیری بهتر افزایش مییابد. بنابراین مفهوم فمیلی پارامتریک بسیار مهم است: فمیلی پارامتریک اجازه میدهد ابعاد، رفتار و ویژگیها با مقادیر عددی یا فرمول کنترل شوند.
وقتی یک فمیلی مستقیماً در محیط Revit و با ابزارهای Family Editor ساخته میشود، به آن Native میگویند. این نوع فمیلیها از نظر عملکرد کاملاً با دیتابیس نرمافزار هماهنگ هستند و قابلیت پارامتریک شدن بالایی دارند. یعنی شما میتوانید تنها با تغییر یک عدد یا پارامتر، ابعاد یا ویژگیهای آن را تغییر دهید. به همین دلیل، فمیلیهای Native سبکتر، سریعتر و بسیار حرفهایتر هستند.

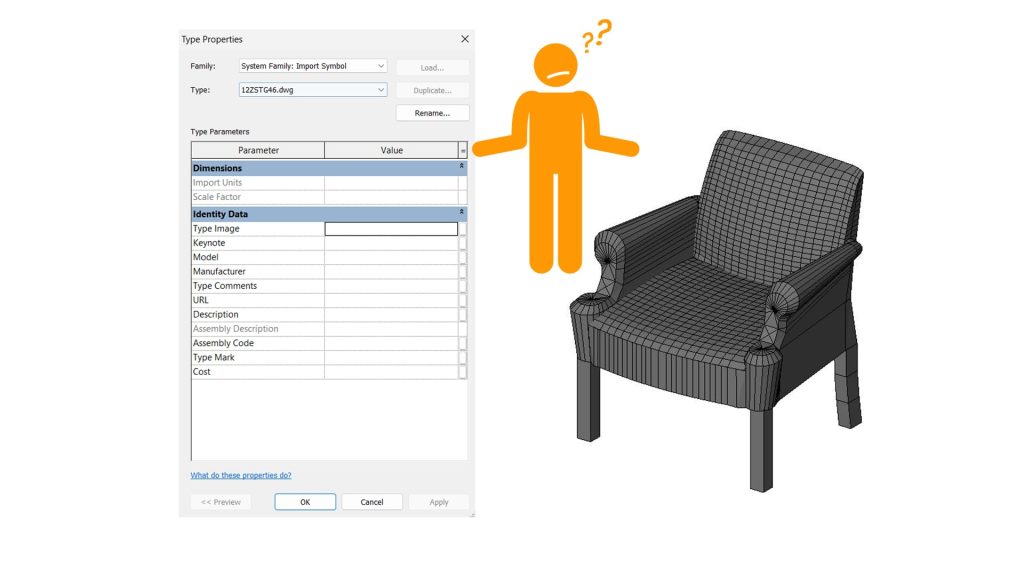

برخی کاربران ترجیح میدهند برای صرفهجویی در زمان یا استفاده از مدلهای آماده، آبجکتهای سهبعدی را از نرمافزارهای دیگر مثل AutoCAD، SketchUp یا 3ds Max وارد Revit کنند. به این نوع آبجکتها Imported Family گفته میشود. این فمیلیها معمولاً به صورت Geometry (مش یا بلاک) وارد میشوند و قابلیتهای هوشمند و پارامتریک فمیلیهای Native را ندارند.
این فمیلیها کاملا native و مطابق با استانداردهای واقعی پروژهها طراحی شدهاند تا در مدلهای شما بهراحتی استفاده شوند. برای دسترسی به مجموعه کامل فمیلیها و خرید، به فروشگاه افرا بیم مراجعه کنید.
قابلیت پارامتریک کامل و انعطاف بالا در تغییرات هندسی و اطلاعاتی.
هماهنگی کامل با جداول، مترهها و خروجیهای BIM (قابلیت استخراج اطلاعات بهصورت اتوماتیک).
سبک و بهینه برای پروژههای بزرگ؛ کاهش مصرف حافظه و افزایش سرعت پیمایش مدل.
امکان تعیین سطوح مختلف جزئیات (LOD) و مدیریت نمایش در نماهای مختلف.
طراحی فمیلیهای پیچیده نیازمند دانش Family Editor و زمان قابلتوجه است.
برای برخی اشکال پیچیده یا ارگانیک، تولید Native ممکن است عملی یا اقتصادی نباشد.
سرعت در وارد کردن اشیاء آماده و استفاده از کتابخانههای خارجی.
مناسب برای مدلهای تزئینی یا ارگانیک که ساخت آنها در Revit دشوار است.
حجم و پیچیدگی بالا که میتواند باعث کند شدن پروژه شود.
فقدان پارامتریک بودن؛ اصلاحات بعدی دشوار و گاهی غیرقابل انجام است.
مشکلات رندرینگ، متریالدهی و ناسازگاری با ابزارهای خروجی BIM.
احتمال ایجاد مشکلات در همپوشانی و دیتای پروژه (مثلاً تداخل با مدل سازه یا تاسیسات).
برای عناصر تکرارشونده، استاندارد و قابل پارامتریکشدن (مانند دربها، پنجرهها، تجهیزات تاسیساتی و مبلمان استاندارد) همیشه Native الویت دارد. این کار باعث میشود جداول، متره و هماهنگی بین تیمها (معماری، سازه، تاسیسات) روان و دقیق باشد.
برای المانهای تزئینی، مجسمهها، یا فرمهای ارگانیک که زمان طراحی Native بالا یا امکانپذیری پایین دارد، Imported گزینهی سریع و عملی است. اما تاکید میکنم در این موارد بهتر است Imported را بهینهسازی کرده (LOD را کم کنید، مشها را ساده کنید) تا فشار روی مدل کاهش یابد.
اگر قصد دانلود فمیلی رویت یا خرید فمیلی Revit را دارید، پیشنهاد میشود مجموعههایی را انتخاب کنید که فمیلیهای پارامتریک ارائه میدهند؛ زیرا فمیلی پارامتریک هم کیفیت پروژه را بالا میبرد و هم هزینههای اصلاح و دوبارهکاری را کاهش میدهد. در همین راستا میتوانید به فروشگاه افرا بیم سر بزنید؛ جایی که مجموعهای از فمیلیهای سبک، استاندارد و کاملاً پارامتریک قرار دادهایم تا روند مدلسازی شما سادهتر و حرفهایتر پیش برود. 👉 مشاهده فروشگاه فمیلیهای رویت افرا بیم
در جمعبندی میتوان گفت که اگر هدف شما اجرای پروژهای استاندارد، قابل توسعه و مطابق با اصول BIM است، بهترین انتخاب استفاده از فمیلیهای Native و پارامتریک میباشد. این فمیلیها سبک، دقیق و هوشمند هستند و به شما امکان میدهند مدلسازی را با کیفیت بالا و بدون مشکلات جانبی انجام دهید.
در مقابل، فمیلیهای Imported تنها در شرایط خاص میتوانند بهعنوان یک ابزار کمکی به کار روند. هرچند این فمیلیها برای المانهای تزئینی یا مدلهای خاص مناسب هستند، اما نباید جایگزین اصلی فمیلیهای پارامتریک شوند؛ زیرا میتوانند باعث کندی پروژه، بروز خطاهای اطلاعاتی و سختی در ویرایش شوند.
هنگام تصمیمگیری برای دانلود فمیلی رویت یا خرید فمیلی Revit، ابتدا نیاز پروژه خود را مشخص کنید. آیا نیاز دارید خروجیهای جدولبندی سادهتر شود و هماهنگی بینرشتهای به بهترین شکل برقرار باشد؟ در این صورت، سراغ فمیلی پارامتریک بروید. اما اگر فقط به یک آبجکت تزئینی غیرپارامتریک احتیاج دارید، استفاده از Imported Family با بهینهسازی مناسب هم میتواند کفایت کند.
برای دسترسی به مجموعهای کامل از فمیلیهای پارامتریک و Native استاندارد میتوانید به
👉 فروشگاه فمیلیهای رویت افرا بیم
مراجعه کنید و از کتابخانه حرفهای آماده استفاده کنید.
